不二越VDC系列叶片泵

不二越VDC系列叶片泵特性：
1、高效，稳定的高压运行：具有独特的压力控制结构和压力平衡结构，独立的油环3点支持方式有效地提高了高压运行性能。运行压力高达14MPa，发挥高效稳定的性能。
2、震动、噪音小、安静：采用防震动和噪音多种结构，有效地提高了油环的稳定性，采用由双活塞、控制活塞和偏置活塞进行的独立3点支持方式，具有油环震动小，运行时平衡、噪音低的特点。
3、快速的响应和高精度动作：通过新型挡块结构，解决了油环的变位，提高了响应性，起动时、停止时及负荷变化时，都可以得到高精度动作。

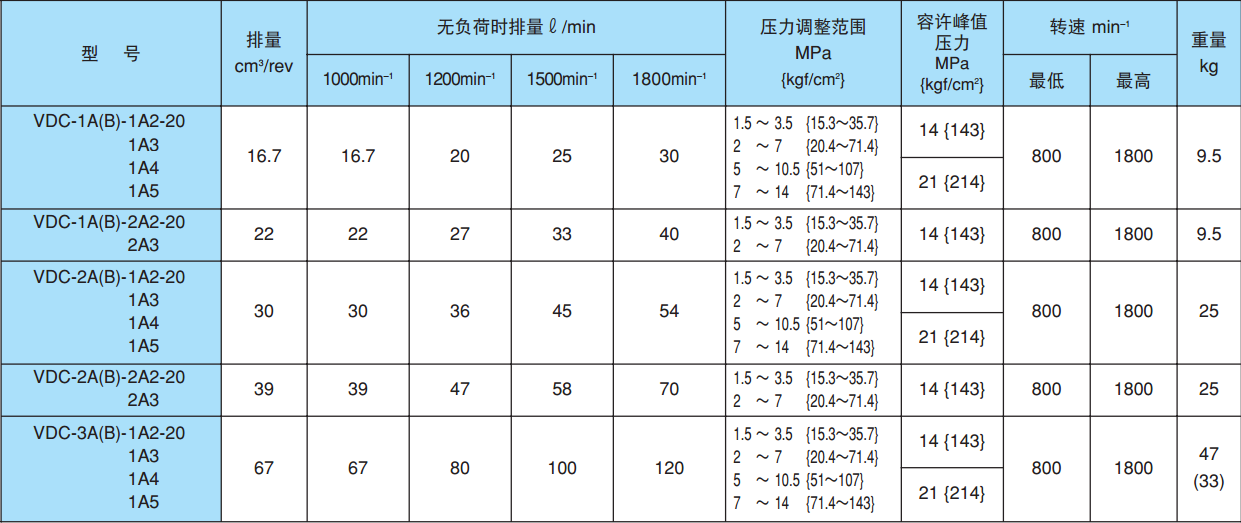

4、精确的特性，稳定的排出量：通过压力补偿器形式压力控制结构可以达到高压性能，高稳定的额定排出量。
5、降低动力损失的高效运行：根据各种新结构能进一步降低动力损失，特别是降低了全停止时的动力损失。
6、维护、操作简单：由于在本泵同一侧面并列安装了压力调整结构和排出量调整结构，使维护、操作更加简单。（可以通过了解不二越VDR系列叶片泵来掌握更多特性）

不二越VDC系列叶片泵的使用：
1、旋转方向：本泵的旋转方向自轴看向右旋转（顺时针方向）。
2、泄油：泄油管必须直接配到油箱液面下，泄油管阻力为0.1MPa（参照下表）泵上带有2个泄油口时，安装状态下请使用较高位置的泄油口。双联泵时，轴侧，头侧的2处泄油口请分别直接配到油箱内。
3、排出量调节：排出量调节螺栓向右转动，排出量减少。向左转动，排出量增加。调节时放松锁紧螺母进行调节，调节结束后，请用力扭紧螺母。流量调节螺栓的旋转角度和无负荷排出量Q (r/min)的关系，请以下图为标准。
公式： Q=q×N×10–3
Q：无负荷时排出量Qr/min
q：排量cm3/rev
N：转速min-1
注：泵在最大的排出量时的流量调整螺栓位置为0°。虚线所示的数值是流量调节范围的下限值。

4、压力调节：压力调整螺栓、向右转动、压力上升。向左方转动，压力下降。调节时放松锁紧螺母进行调节，调
节结束后，锁紧螺母。
5、关于出厂时P - Q调节（标准产品时）。
? 流量调节=调节到产品目录指
? 压力调节=调节到下表的设定压力
6、止推螺栓及定位挡块止推螺栓及定位挡块是在公司内安装调节时准确设计好的，请勿乱动（见B-33?B-34， VDC-1A、 2A/3A的截面图中!5、 $3/!5、 #8）
7、电机采用λ-?方式起动时，需要卸载回路。因此，请注意，有关回路请咨询。
8、泵初次运行时，泵排出侧为无负荷状态，反复的起动或停止电机，排出泵内和配管内空气，确认泵排出油后至少进行10分钟无负荷运行。（始动时空气排出困难的回路请安装排气阀。）
9、底板：需要底板时，请按下表选用。（底板型号）

10、脚座安装：脚座安装双联泵和VDC-3的安装脚和安装脚座全套配件与泵一起出售，只需要安装脚座时，含泵安装螺栓和垫圈作为全套配件出售。详细尺寸请参照B-36。
11、液压油在7MPa以下使用时，请使用相当ISO VG32产品（粘度指数90以上），超过7MPa时请使用相当ISOVG68产品（粘度指数90以上）的优质石油类液压油。
12、液压油温度范围为15?60℃，开始起动油温在15℃以下时，请加热液压油，或采用低压预运行使油温达到15℃，环境温度为0?60℃。
13、吸油压力设为–0.03?+0.03Mpa{–0.3?+0.3kgf/cm2}。吸油口的流速请设在2m/sec以内。
14、皮带和齿轮传动一样，泵的轴端请避免施加径向及轴向负荷力。另外，泵轴成水平线安装。
15、吸油滤网请使用过滤精度100μm左右（ 150目）规格。同时，在返回油箱的管路上安装25μm的管路过滤器。

16、液压油污染程度控制在NAS10级以内。注意防止混入水，异物及油的变色，发生油白浊时说明混入气泡，呈茶色时说明已劣化。
17、若需使用水一乙二醇液压油时请咨询。
18、起动运行时，反复点动起动电机（起动、停止），排出泵内和吸油管内的空气。
19、遇到难以排出空气的回路时，请安装排气阀（参照C-13）
20、运行前请向泵内注油，确保泵滑动面的充分润滑。
21、泵轴与电机轴的同芯偏差在0.05mm以内，泵的安装台架应选用有足够刚性的材料。（角度误差请设在1°以内。）
