力士乐液压马达活塞环密封的结构是怎样的?

发布时间:2017-06-14 浏览次数:7677

力士乐液压马达的配流轴与配流体沿轴向各槽孔间,过去采用传统的O形橡胶密封圈,作为有旋转的动密封,摩擦阻力特别是静摩擦阻力很大,密封圈易磨损,工作不可靠,寿命短。

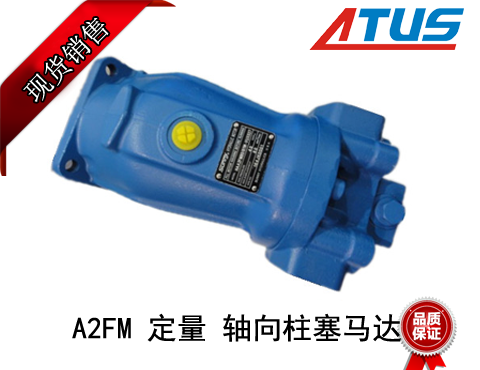

力士乐A2FM 系列液压马达

力士乐液压马达的配流轴和活塞的槽环现在均改用活塞环密封结构,活塞环由铸铁,高强度铸铁,聚四氟乙烯或尼龙66制作。聚四氟乙烯或尼龙等配以石墨等添加剂,可降低摩擦系数,减少磨损。

活塞环密封的液压马达,具有较高的容积效率。考虑环的受热膨胀,铸铁活塞环装配压缩时的开口间隙为0.15-0.25mm。聚四氟乙烯活塞环开口间隙1.3-2.5mm。活塞环应有一定弹力,活寨环压缩到间隙为0.15mm时的弹力为30-50N,以满足力士乐液压马达启动时的封油要求。



力士乐液压马达的密封环工作图


配流轴上密封环受压力油作用,贴紧孔壁和侧壁,对高、低压腔起密封作用,只在密封环开口间隙处泄漏(见图2-12)。

力士乐液压马达运转时,应使密封环压在孔壁仁不动,运转时,旋转运动副当发生在配流轴的环槽侧壁与相对密封环的侧面上。若密封环随配流轴转动,则配流缸壁很快会磨出凹槽而破坏密封作用,因此,在设计时要根据Ml>M2的要求确定密封环的内半径r1,并校核环内侧壁与密封环的接触比压。

密封环两侧面平行度之差为0.01mm,端面与内、外圆柱面垂直度允差为0.01mm。
