互不干扰回路的作用以及其工作原理

发布时间:2016-12-16 浏览次数:2066
??

互不干扰回路的作用
互不干扰回路的功用是使系统中几个执行元件在完成各自工作循环时彼此互不影响。

互不干扰回路的工作原理

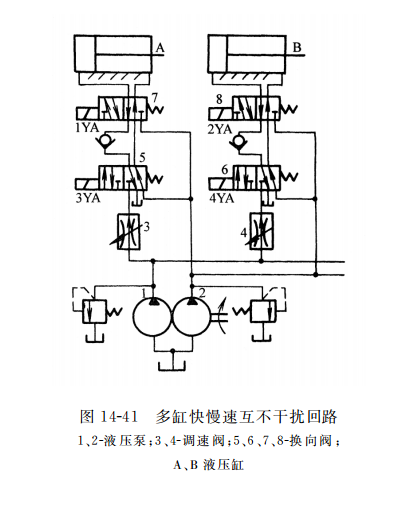

如图14-41所示为一种通过双泵供油来实现多缸快慢速互不干扰的回路。 液压缸A 和 B 各自要完成“快进 → 工进 → 快退”的自动工作循环 。 当电磁铁1YA 、2YA 通电(3YA 、4YA 断电)时,两缸均由大流量泵 2 供油,并作差动连接实现快速向右运动。 这时如果缸 A 先完成了快进动作,通过挡块和行程开关使电磁铁 3YA 通电,1YA 断电,大流量泵 2 流入缸A 的油路被切断,而改由小流量泵1 供油,经调速阀 3 获得慢速工进,不受缸 B 快进的影响。

多缸快慢速互不干扰回路

当两液压缸都转换为工进,皆由小流量泵 1 供油时,若缸 A 先完成工进动作,通过挡块和行程开关使电磁铁 1YA 、3Y A 都通电,缸 A 改由大流量泵 2 供油,使活塞快速向左返回,这时缸 B 仍由小流量泵 1 供油继续完成工进,不受缸 A 的影响。 当所有电磁铁都断电时 ,两缸才都停止运动。 由此可见,此回路之所以能保证多缸快、慢运动互不干扰,是由于快、慢速各由一个液压泵分别供油,再通过相应电磁阀进行控制的缘故。
