溢流阀的功用和常见分类有哪些?

发布时间:2016-12-03 浏览次数:13696
??

① 溢流阀在液压系统中的功用主要有两个方面 :一是起溢流和稳压作用 ,保持液压传动系统的压力恒定 ;二是起限压保护作用 ,防止液压传动系统过载 。 溢流阀通常接在液压泵出口处的油路上 。
② 根据结构和工作原理不同 ,溢流阀可分为直动型溢流阀和先导型溢流阀两类 。

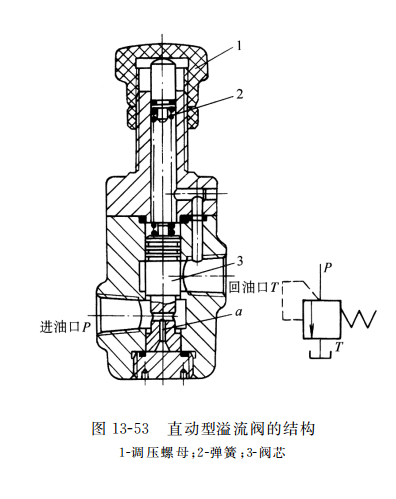

直动型溢流阀的结构

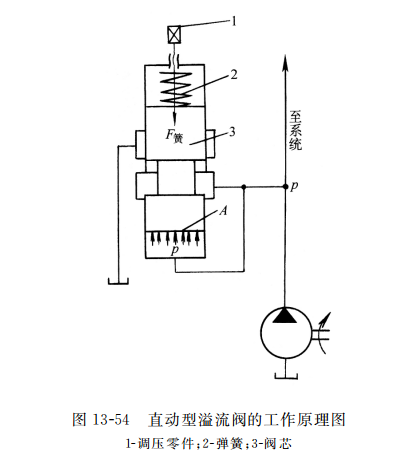

(2)直动型溢流阀的结构和工作原理:直动型溢流阀的结构如图13-53所示 ,其工作原理如图13-54所示。由图可知,当作用于阀芯底面的液压作用力 p A < F簧 时,阀芯 3 在弹簧力作用下往下移并关闭回油口,没有油液流回油箱。 当系统压力 p A > F簧 时,弹簧被压缩 ,阀芯上移,打开回油口,部分油液流回油箱,限制压力继续升高,使液压泵出口处压力保持 p = F簧A 恒定值。 调节弹簧力F簧 的大小,即可调节液压传动系统压力的大小。

直动型溢流阀的工作原理图

直动型溢流阀结构简单,制造容易,成本低,但油液压力直接靠弹簧平衡,所以压力稳定性较差,动作时有振动和噪声。此外,系统压力较高时,要求弹簧刚度大,使阀的开启性能变坏。所以直动型溢流阀只用于低压液压传动系统中。

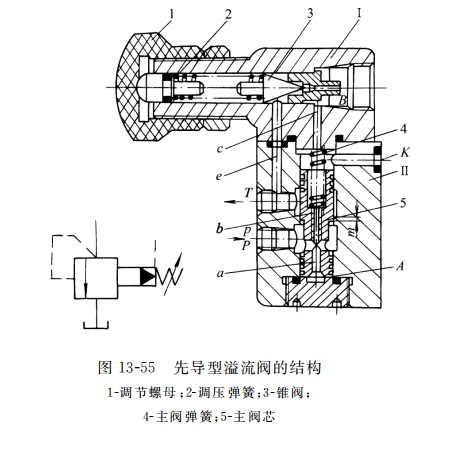

(3)先导型溢流阀的结构和工作原理:先导型溢流阀的结构如图13-55所示,由先导阀I 和主阀 Ⅱ 两部分组成。先导阀实际上是一个小流量的直动型溢流阀,阀芯是锥阀,用来控制压力;主阀阀芯是滑阀,用来控制溢流流量。其工作原理如图13-56所示。压力油 p 经进油口 P 、通道 a 进入主阀芯 5 底部油腔 A ,并经节流小孔 b 进入上部油腔 ,再经通道 c 进入先导阀右侧油腔 B,给锥阀 3 向左的作用力,调压弹簧 2 给锥阀 3 向右的弹簧力。 在稳定状态下,当油液压力 p 较小时,作用于锥阀上的液压作用力小于弹簧力,先导阀关闭。 此时,没有油液流过节流小孔 b,油腔 A 、B 的压力相同,在主阀弹簧 4 的作用下,主阀芯处于最下端位置 ,回油口 T 关闭 ,没有溢油。 当油液压力 p 增大,使作用于锥阀上的液压作用力大于弹簧 2 的弹簧力时,先导阀开启,油液经通道 e 、回油口 T 流回油箱 。 这时,压力油流经节流小孔 b 时产生压力降,使 B 腔油液压力 p 1 小于油腔 A 中油液压力 p,当此压力差( p - p1 )产生的向上作用力超过主阀弹簧 4 的弹簧力并克服主阀芯自重和摩擦力时,主阀芯向上移动,接通进油口 P 和回油口 T ,溢流阀溢油,使油液压力 p 不超过设定压力。 p 随溢流而下降,p1 也随之下降,直到作用于锥阀上的液压作用力小于弹簧 2 的弹簧力时,先导阀关闭 ,节流小孔b 中没有油液流过,p1 = p ,主阀芯在主阀弹簧 4 作用下,往下移动,关闭回油口 T,停止溢流。 这样,在系统压力超过调定压力时,溢流阀溢油,不超过时则不溢油 ,起到限压 、溢流作用 。

先导型溢流阀的结构

先导型溢流阀设有远程控制口 K(参见图13-55,可以实现远程调压(与远程调压阀接通)或卸荷(与油箱接通),不用时封闭 。先导型溢流阀压力稳定、波动小,主要用于中压液压系统中。
